كيفية الكشف عن إحكام إغلاق صمام الكرة؟

2024-11-26 15:53:52

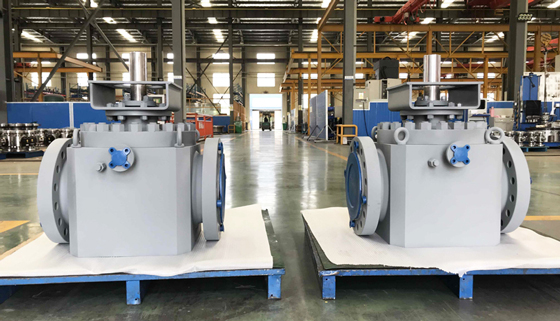

يعد اختبار إحكام الهواء لصمام الكرة خطوة مهمة لضمان تشغيله بشكل طبيعي وأداء الختم الموثوق به. يستخدم اختبار إحكام الهواء بشكل أساسي للتحقق مما إذا كان صمام الكرة قادرًا على عزل السائل بشكل فعال ومنع التسرب في حالتي الفتح والإغلاق. فيما يلي العديد من الطرق والخطوات المستخدمة بشكل شائع لاختبار إحكام الهواء لصمام الكرة:
1. التفتيش البصري
قبل إجراء اختبار إحكام الهواء، قم أولاً بإجراء فحص خارجي للتأكد من عدم وجود أي ضرر واضح أو شقوق أو تآكل أو أوساخ على الجانب الخارجي لصمام الكرة. انتبه بشكل خاص إلى سلامة المكونات مثل جسم الصمام وجذع الصمام ومقعد الصمام للتخلص من المشكلات الخارجية التي قد تؤثر على أداء الختم.
2. اختبار الضغط (اختبار إحكام الهواء)
يتم إجراء اختبار إحكام الهواء عادة عن طريق تطبيق وسط ضغط معين (عادة الهواء أو النيتروجين) على صمام الكرة، ثم التحقق مما إذا كان صمام الكرة به تسرب غاز.

2.1 التحضير
اختر وسط اختبار إحكام الهواء المناسب: عادةً ما يتم استخدام الهواء أو النيتروجين كوسيط لاختبار إحكام الهواء. إذا تم استخدام صمام الكرة لأنابيب الغاز أو السوائل، فعادةً ما يتم استخدام نفس الغاز كوسيط للاختبار.
حالة الصمام: يجب إجراء اختبار إحكام الهواء عندما يكون صمام الكرة مغلقًا بالكامل للتأكد من أن الصمام يمكنه عزل الوسط بشكل فعال.
معدات الاختبار: مقياس الضغط، معدات مصدر الغاز، كاشف التسرب، إلخ. عادةً، يتم استخدام كاشف تسرب الغاز (مثل كاشف تسرب الغاز أو طريقة الماء والصابون) للتحقق من التسربات.
2.2 خطوات الاختبار
أغلق الصمام: أغلق صمام الكرة تمامًا للتأكد من أن سطح الختم الخاص بصمام الكرة على اتصال وثيق بمقعد الصمام.
تطبيق ضغط الاختبار: تطبيق ضغط الغاز المحدد من خلال نهاية مدخل الصمام. ضغط الاختبار الشائع هو 1.5 إلى 2 مرة ضغط العمل، وتعتمد القيمة المحددة على معيار تصميم صمام الكرة (على سبيل المثال، API 6D، ISO 5208، إلخ).
الحفاظ على الضغط الثابت: الحفاظ على ضغط اختبار معين لفترة زمنية محددة، عادة من 1 إلى 5 دقائق، لضمان استقرار النظام.
التحقق من وجود تسريبات:
استخدم كاشف تسرب الغاز: ضع كاشف تسرب الغاز بالقرب من المفاصل ومقاعد الصمام وسيقان الصمام والمناطق الأخرى المعرضة للتسرب في صمام الكرة للكشف عن التسربات. إذا تجاوز التسرب الحد القياسي، فيعتبر غير مؤهل.
طريقة الماء والصابون: ضع الماء والصابون على الوصلة بين مقعد الصمام وجسم الصمام. إذا ظهرت فقاعات، فهذا يعني وجود تسرب.
بالنسبة للمتطلبات الأكثر صرامة، يمكن استخدام جهاز كشف تسرب الغاز (مثل جهاز كشف تسرب الهيليوم) لإجراء اختبارات دقيقة ضمن نطاق كشف أكثر حساسية.
تسجيل النتائج: إذا كان التسرب يلبي المعيار، يتم اجتياز الاختبار؛ إذا تجاوز التسرب الحد المحدد، يتم إجراء مزيد من الفحص لمعرفة ما إذا كان مقعد الصمام وحلقة الختم والكرة تالفة أو قديمة.
2.3 معايير الاختبار
معيار API 598: يحدد معيار API 598 (معيار اختبار صمامات صناعة النفط والغاز) متطلبات اختبار إحكام الهواء للصمامات. أثناء الاختبار، يجب التأكد من أن تسرب صمام الكرة لا يتجاوز الحد القياسي.
معيار ISO 5208: ISO 5208 هو معيار اختبار إحكام صمام الهواء المستخدم بشكل شائع، والذي يحدد مستويات مختلفة من معايير التسرب (على سبيل المثال، A، B، C، D).
3. أماكن التسرب الشائعة
أثناء اختبار إحكام الهواء، يتم فحص المواقع التالية بشكل أساسي بحثًا عن التسرب:
سطح التلامس بين مقعد الصمام والكرة: هذا هو موقع الختم الأكثر أهمية. قد يؤدي فشل الختم بين مقعد الصمام والكرة إلى تسرب الغاز. سيؤثر التآكل أو الخدوش أو التلوث لسطح الختم على تأثير الختم.
ختم الساق: قد يحدث تسرب أيضًا عند ساق صمام الكرة، خاصة عند استخدامه لفترة طويلة أو يكون ختم الساق رديئًا. تحقق مما إذا كانت الحلقة O أو الحشوة عند الساق سليمة وما إذا كان الختم فعالًا.
اتصال الجسم بالأنبوب: قد تتسرب الخيوط أو الحواف أو أجزاء اللحام التي يتصل بها جسم الصمام بالأنبوب بسبب التجميع غير السليم أو مشاكل المواد.
4. استخدم سائل اختبار الضغط (طريقة الفقاعة)
هذه الطريقة مناسبة لاختبار الضغط المنخفض. من خلال تطبيق الهواء أسفل ضغط العمل، قم برش الماء والصابون أو سائل اختبار خاص آخر على سطح الختم وأجزاء التوصيل الأخرى لصمام الكرة للتحقق مما إذا كانت هناك فقاعات. إذا كانت هناك فقاعات، فهذا يعني وجود تسرب.
5. اختبار تسرب الهيليوم (دقة عالية)
بالنسبة لصمامات الكرة التي تتطلب إحكامًا للهواء بدقة عالية، يمكن استخدام اختبار تسرب الهيليوم. نظرًا لأن جزيئات الهيليوم صغيرة للغاية وحساسية اكتشاف التسرب عالية، يمكن استخدام هذه الطريقة للكشف عن التسريبات الصغيرة. استخدم الهيليوم كغاز اختبار واكتشفه بمعدات خاصة (مثل كاشف تسرب الهيليوم).
6. طرق الكشف الأخرى
اختبار الفراغ: بالنسبة لبعض تطبيقات صمام الكرة الخاصة (مثل أنظمة خطوط الأنابيب المفرغة)، يمكن أيضًا إجراء اختبارات ختم الفراغ لتحديد ما إذا كان هناك تسرب من خلال ملاحظة ما إذا كان جسم الصمام يمكنه الحفاظ على حالة الفراغ.
طريقة تغيير درجة الحرارة والضغط: تحقق مما إذا كان هناك تسرب عن طريق التسخين أو التبريد حول صمام الكرة ثم ملاحظة تغيرات الضغط داخل وخارج جسم الصمام.
ملخص
يتم الكشف عن إحكام صمام الكرة بشكل أساسي من خلال تطبيق ضغط هواء محدد على الصمام للتحقق مما إذا كان هناك تسرب غاز في سطح إحكام الصمام وجذع الصمام وأجزاء أخرى. تشمل طرق الكشف الشائعة اختبار الضغط (اختبار إحكام الهواء) وطريقة الماء والصابون وطريقة كشف تسرب الغاز والكشف عن تسرب الهيليوم عالي الدقة. يمكن لهذه الطرق ضمان إحكام صمام الكرة في الاستخدام الفعلي ومنع التسرب وضمان التشغيل الآمن لنظام خطوط الأنابيب.
