ما الذي يجب أن أنتبه إليه عند اختيار صمام الفراشة؟

2024-11-26 15:32:24

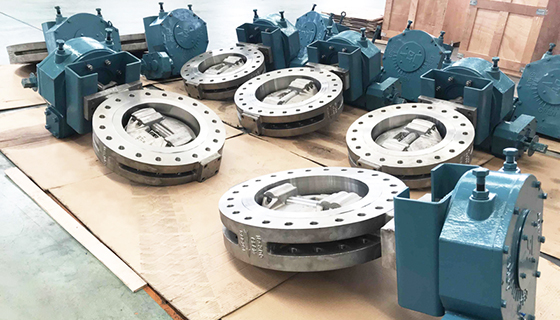

صمام الفراشة هو صمام شائع الاستخدام للتحكم في السوائل، ويستخدم على نطاق واسع في معالجة المياه، والصناعة الكيميائية، والنفط والغاز، والكهرباء، وتكييف الهواء والتهوية وغيرها من الصناعات. نظرًا لأن صمام الفراشة يتميز بسهولة التشغيل، والحجم الصغير، والوزن الخفيف والفتح السريع، فإنه عادة ما يتم اختياره لأنابيب القطر الكبير والضغط المنخفض إلى المتوسط. عند الاختيار، من الضروري النظر بشكل شامل في عوامل متعددة وفقًا لظروف العمل الفعلية ومتطلبات الاستخدام لضمان قدرة صمام الفراشة على تلبية احتياجات النظام والأداء بأفضل ما يمكن. فيما يلي الاعتبارات الرئيسية عند اختيار صمامات الفراشة:
1. نوع متوسط
يجب أن يأخذ اختيار صمامات الفراشة أولاً في الاعتبار نوع السائل، وتحدد خصائص السائل بشكل مباشر مادة وتصميم هيكل صمام الفراشة.
وسط غازي أو سائل: صمامات الفراشة مناسبة للغاز أو السائل أو خليط الغاز والسائل، ولكن يجب اختيار مادة الصمام المناسبة وفقًا لخصائص الوسط (مثل درجة الحرارة والتآكل وما إلى ذلك).
وسط الجسيمات الصلبة: قد تتسبب السوائل التي تحتوي على جزيئات (الطين والصرف الصحي وما إلى ذلك) في تآكل الختم وجسم الصمام الخاص بصمام الفراشة، ويجب اختيار مواد مقاومة للتآكل أو صمامات الفراشة المصممة خصيصًا.
المواد المسببة للتآكل: بالنسبة للأحماض والقلويات والغازات أو السوائل المسببة للتآكل، من المهم جدًا اختيار المواد المقاومة للتآكل (مثل الفولاذ المقاوم للصدأ وصمامات الفراشة المغطاة بالبلاستيك).
وسط ذو درجة حرارة عالية: بالنسبة للوسط ذو درجة الحرارة العالية مثل البخار، يجب اختيار صمامات الفراشة المصنوعة من مواد مقاومة لدرجات الحرارة العالية.

2. درجة الحرارة والضغط أثناء العمل
نطاق درجة الحرارة: اختر الصمام المناسب وفقًا لدرجة حرارة عمل الوسيط. تتمتع صمامات الفراشة بدرجات مختلفة من مقاومة درجات الحرارة، وعادةً ما تكون مناسبة لنطاق من -10 درجة مئوية إلى 150 درجة مئوية، ولكن هناك أيضًا صمامات فراشة مقاومة لدرجات الحرارة العالية والمنخفضة والتي يمكن استخدامها في بيئات أكثر تطرفًا (مثل أعلى من 350 درجة مئوية أو منخفضة تصل إلى -196 درجة مئوية).
نطاق الضغط: صمامات الفراشة مناسبة بشكل عام لخطوط الأنابيب ذات الضغط المتوسط والمنخفض، مع نطاق ضغط شائع يتراوح بين PN1.0-1.6MPa، ولكن هناك أيضًا صمامات فراشة مصممة لأنظمة الضغط العالي. من الضروري اختيار صمام فراشة مناسب وفقًا لضغط تصميم النظام.
3. مادة جسم الصمام
ينبغي أن يأخذ اختيار مادة جسم الصمام في الاعتبار الخصائص الكيميائية وظروف درجة الحرارة والضغط للوسط.
الفولاذ الكربوني والفولاذ المقاوم للصدأ: مناسب للسوائل العامة مثل الماء والزيت والهواء وما إلى ذلك. بالنسبة للوسائط التي ليست شديدة التآكل، يتم عادةً اختيار مواد الفولاذ الكربوني؛ وبالنسبة لبعض ظروف العمل ذات المتطلبات الأعلى، مثل السوائل المسببة للتآكل أو درجات الحرارة العالية وظروف الضغط العالي، يمكن اختيار مواد الفولاذ المقاوم للصدأ.
الحديد الزهر: مناسب لأنابيب الوسائط التقليدية مثل الماء والغاز، ولكنه غير مناسب للوسائط شديدة التآكل.
المواد السبائكية: مثل Hastelloy وMonel وما إلى ذلك، وهي مناسبة للوسائط شديدة التآكل.
المواد البلاستيكية أو الطلاء: في الصناعة الكيميائية، يتم عادة اختيار طلاء PTFE والبلاستيك الفلوري وغيرها من المواد شديدة المقاومة للتآكل، والتي تكون مناسبة للأحماض القوية والقلويات القوية وغيرها من الوسائط.
4. وضع القيادة
تتضمن أوضاع تشغيل صمامات الفراشة الدفع اليدوي والكهربائي والهوائي والهيدروليكي، كما أن أوضاع التشغيل المختلفة مناسبة لبيئات العمل المختلفة.
القيادة اليدوية: مناسبة للأقطار الصغيرة والضغوط المنخفضة والمناسبات التي لا تتطلب التشغيل المتكرر.
محرك كهربائي: مناسب لأنظمة التحكم الأوتوماتيكية، وخاصة للمناسبات التي تتطلب التشغيل عن بعد أو الفتح والإغلاق المتكرر.
صمامات الدفع الهوائي: مناسبة للمناسبات التي تتطلب فتحًا وإغلاقًا سريعًا أو تتطلب التحكم التلقائي، وخاصة في الأماكن التي لا يوجد بها مصدر للطاقة. غالبًا ما تُستخدم صمامات الفراشة الهوائية كصمامات إغلاق طارئة.
الدفع الهيدروليكي: مناسب للأقطار الكبيرة والضغوط العالية، ولكن بسبب التكلفة العالية، يكون التطبيق صغيرًا نسبيًا.
5. متطلبات التحكم في التدفق
فتح كامل/إغلاق كامل: إذا تم استخدام صمام الفراشة لوظيفة تبديل بسيطة، فاختر تصميمًا هيكليًا مفتوحًا بالكامل/مغلقًا بالكامل.
وظيفة التنظيم: إذا تم استخدام صمام الفراشة لتنظيم التدفق بدقة (مثل حجم الهواء، وتدفق المياه، وما إلى ذلك)، فمن الضروري اختيار صمام فراشة مع وظيفة تنظيم التدفق، ويجب أن يلبي تصميم قناة التدفق في جسم الصمام متطلبات أداء التنظيم.
في تطبيقات تنظيم التدفق، سيكون التصميم الهيكلي لصمام الفراشة مختلفًا، مثل استخدام أقراص الصمام ذات الأشكال المختلفة (مثل صمامات الفراشة اللامركزية، وصمامات الفراشة اللامركزية الثلاثية) لتقليل تأثير وضوضاء السائل وتحسين دقة التنظيم.
6. نوع هيكل الصمام
يأتي التصميم الهيكلي لصمام الفراشة بأشكال مختلفة، وهو مناسب لبيئات العمل المختلفة:
صمام الفراشة المتماثل العادي: مناسب لظروف العمل العامة، والبنية البسيطة والتكلفة المنخفضة.
صمام الفراشة اللامركزي: صمام الفراشة ذو التصميم اللامركزي أكثر ملاءمة لظروف العمل مثل الضغط العالي ودرجة الحرارة العالية والوسائط المسببة للتآكل وما إلى ذلك، ويمكنه توفير أداء أفضل في الختم وقدرات تنظيم التدفق.
صمام الفراشة ثلاثي المركز: مناسب للمناسبات التي تتطلب إحكامًا أعلى، وخاصة درجات الحرارة العالية، والضغط العالي، والتدفق الكبير أو تطبيقات الوسائط المسببة للتآكل. يمكن للتصميم ثلاثي المركز أن يقلل من الاحتكاك بين قرص الصمام ومقعد الصمام، وبالتالي إطالة عمر الخدمة.
صمام الفراشة ذو الختم الناعم وصمام الفراشة ذو الختم الصلب:
صمام الفراشة ذو الغلق الناعم: يستخدم مواد ناعمة (مثل المطاط، PTFE، وما إلى ذلك) كسطح للإغلاق، ومناسب للبيئات ذات الضغط المنخفض ودرجة الحرارة المتوسطة، مع إغلاق جيد وسهولة الفتح.
صمام الفراشة ذو الغلق الصلب: يستخدم مواد صلبة (مثل المعادن والسبائك) كسطح للإغلاق، وهو مناسب لظروف العمل القاسية مثل درجات الحرارة العالية والضغط العالي والوسائط شديدة التآكل.
7. فقدان التدفق والضغط
تنتج صمامات الفراشة كمية معينة من مقاومة السوائل عند فتحها، وخاصة عندما يكون الفتح منخفضًا. عند اختيار صمام الفراشة، يجب مراعاة فقدان التدفق وفقدان الضغط. بالنسبة للأنظمة ذات التدفق الكبير، يجب أن تتمتع صمامات الفراشة بمقاومة تدفق أقل لتجنب فقدان الطاقة المفرط. يمكنك اختيار تصميم بمقاومة تدفق أصغر وبنية مُحسَّنة (مثل صمامات الفراشة عالية الأداء).
8. الحجم وطريقة التوصيل
اختيار الحجم: حدد حجم صمام الفراشة وفقًا لقطر خط الأنابيب ومتطلبات التدفق وما إلى ذلك. صمامات الفراشة مناسبة لخطوط الأنابيب ذات القطر الكبير، ويتراوح نطاق القطر الشائع من DN50 إلى DN2000.
طريقة التوصيل: تشمل طرق توصيل صمام الفراشة الشائعة توصيل الحافة، والتوصيل الملولب، والتوصيل بالمشبك، وما إلى ذلك. يجب اختيار صمام الفراشة المناسب وفقًا لطريقة توصيل نظام خطوط الأنابيب.
اتصال الحافة: مناسب لأنابيب الضغط العالي ذات القطر الكبير.
اتصال ملولب: مناسب لأنابيب ذات قطر صغير.
اتصال المشبك: مناسب للمناسبات التي تتطلب التركيب والتفكيك السريع.
9. اتجاه تدفق الصمام
عند تصميم صمام الفراشة، يجب أن يكون اتجاه تدفق السائل واضحًا، خاصة عندما يكون هناك متطلب تدفق عكسي. تحتوي معظم صمامات الفراشة على مانع تسرب ثنائي الاتجاه، ولكن بعض صمامات الفراشة المصممة خصيصًا قد تكون مناسبة فقط للتدفق أحادي الاتجاه.
10. الصيانة والإصلاح
عند اختيار صمام الفراشة، يجب أيضًا مراعاة سهولة صيانة الصمام وإصلاحه. يمكن أن يؤدي الفحص والصيانة المنتظمة إلى إطالة عمر خدمة صمام الفراشة. بالنسبة لبعض بيئات التطبيق الخاصة، ضع في اعتبارك ما إذا كان من الممكن تبسيط عملية الصيانة من خلال أدوات الكشف الخارجية أو الإصلاحات في الموقع.
ملخص
عند اختيار صمام الفراشة، يجب مراعاة عوامل متعددة، بما في ذلك نوع الوسائط ودرجة حرارة التشغيل والضغط ومادة جسم الصمام ووضع القيادة ومتطلبات التحكم في التدفق وهيكل الصمام وما إلى ذلك. لا يمكن لاختيار صمام الفراشة المعقول ضمان التشغيل الآمن والمستقر للنظام فحسب، بل يحسن أيضًا كفاءة النظام ويقلل من تكاليف الصيانة. لذلك، عند اختيار صمام الفراشة، من الضروري تحليل ظروف العمل ومتطلبات الأداء والاقتصاد بشكل شامل لاتخاذ الاختيار الأكثر ملاءمة.
