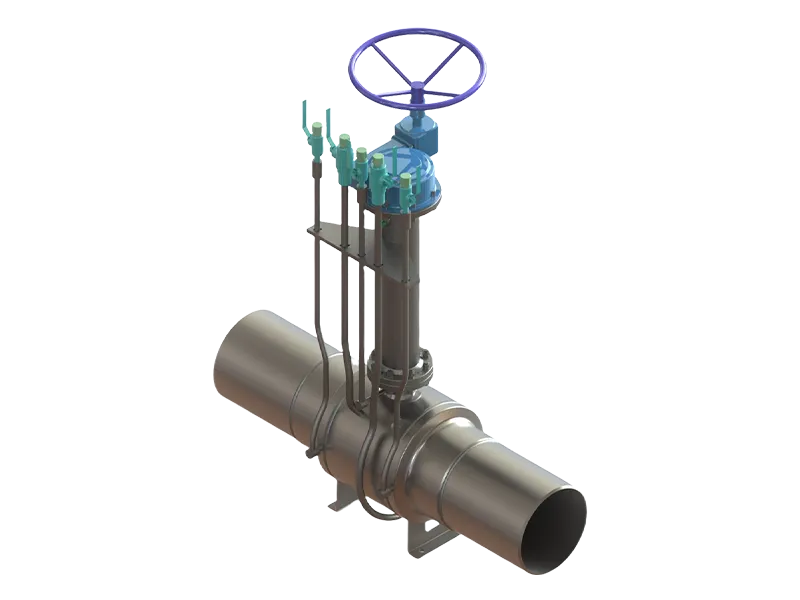

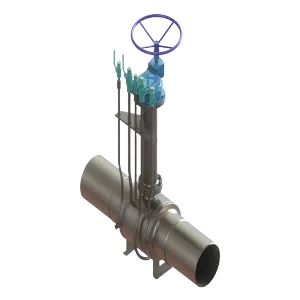

صمام الكرة المحورية الملحومة بالكامل تحت الأرض هو صمام عالي الأداء مصمم لأنظمة خطوط الأنابيب تحت الأرض. يعتمد الصمام على هيكل ملحوم بالكامل وهو مناسب لخطوط الأنابيب الطويلة مثل النفط والغاز الطبيعي. خاصة في ظل ظروف الدفن تحت الأرض، يمكنه توفير ختم موثوق به طويل الأمد وأداء متين. يضمن التصميم الملحوم بالكامل أن الصمام لا يزال بإمكانه الحفاظ على التشغيل المستقر في ظل الظروف القاسية (مثل الضغط العالي ودرجة الحرارة المنخفضة والوسائط المسببة للتآكل)، وهو مناسب للبيئات التي تتطلب تشغيلًا طويل الأمد بدون صيانة.

◆ منفذ كامل ومنفذ مخفض

المقاسات: من 2" إلى 48"
الفئة: 150 إلى 2500

◆ مقاعد معدنية ومقاعد ناعمة
تصميم: API6D / ASME B 16.34 / ISO 17292 وما إلى ذلك.
سمات: جهاز مضاد للكهرباء الساكنة، ساق مقاومة للانفجار، تصميم آمن ضد الحرائق، تصميم قابل للقفل، كتلة مزدوجة ونزيف (لجميع صمامات الكرة المحورية)، تخفيف الضغط الذاتي، استعادة الختم في حالات الطوارئ، نظام ختم الساق والمقعد الثانوي، عزم تشغيل منخفض، صيانة أقل
غطاء ممتد للخدمة المبردة (حسب الطلب)
مادة: A105/LF2/LF6/F316/F51 وما إلى ذلك...(حسب الطلب)


◆ الميزات الرئيسية

تصميم هيكل ملحوم بالكامل
إحكام الغلق المعزز: يزيل الهيكل الملحوم بالكامل خطر التسرب في توصيلات الشفة التقليدية، ويوفر إحكامًا أعلى، ويضمن تشغيلًا خاليًا من التسرب على المدى الطويل.
مقاومة عالية للتآكل: يجعل التصميم الملحوم بالكامل أجزاء التوصيل الداخلية والخارجية للصمام في حالة مغلقة، مما يمنع بشكل فعال المواد المسببة للتآكل في البيئة الخارجية من دخول الصمام، ويحسن مقاومة التآكل للصمام.
القدرة على الدفن تحت الأرض
مناسب لأنابيب المياه تحت الأرض: تم تصميم الصمام لأنظمة أنابيب المياه تحت الأرض ويمكنه تحمل اختبار البيئات المعقدة تحت الأرض، مثل رطوبة التربة وتغيرات الضغط والوسائط المسببة للتآكل.
تجنب التدخل الخارجي: يتجنب الهيكل الملحوم بالكامل تأثير البيئة الخارجية على الصمام وهو مناسب لأنابيب النفط والغاز تحت الأرض والغاز الطبيعي وغيرها من خطوط النقل.
تصميم الكرة الثابتة
ختم مستقر: يعتمد الصمام على تصميم كرة ثابتة، ويتم تثبيت الكرة بواسطة محمل دعم، مما يقلل من تعويم الكرة، ويضمن استقرار الختم على المدى الطويل بين مقعد الصمام والكرة، ويقلل من تآكل الختم.
موثوقية عالية: يمكن لهيكل الكرة الثابتة أن يتحمل الضغط العالي والتدفق الكبير، مما يضمن التشغيل المستقر للنظام في ظل ظروف الضغط العالي ودرجات الحرارة العالية والتدفق العالي.
مقاومة الضغط العالي ودرجات الحرارة العالية
تحمل الضغط العالي: يمكن للصمام أن يتحمل ضغوط العمل التي تصل إلى مئات البار، وهو مناسب بشكل خاص للتحكم في السوائل ذات الضغط العالي في خطوط الأنابيب مثل الغاز الطبيعي والنفط.
القدرة على التكيف مع درجات الحرارة العالية: يمكنها التكيف مع البيئات ذات درجات الحرارة العالية وهي مناسبة لنقل السوائل مثل البخار والزيت الساخن. يمكنها توفير أداء ختم موثوق به في ظل ظروف درجات الحرارة العالية.
تصميم الختم المزدوج
أختام مزدوجة داخلية وخارجية: يعتمد الصمام عادة على أختام مزدوجة داخلية وخارجية، مما يحسن بشكل أكبر من أداء الختم ويضمن عدم تسرب السائل.
تصميم بدون تسرب: مناسب بشكل خاص للتحكم في السوائل ذات الضغط العالي ودرجة الحرارة العالية والوسائط المسببة للتآكل لضمان التشغيل الآمن والمستقر لنظام خطوط الأنابيب.
مقاومة التآكل والتآكل
مقاومة قوية للتآكل: المكونات الرئيسية مثل جسم الصمام والكرة ومقعد الصمام مصنوعة من مواد سبائك مقاومة للتآكل، مثل الفولاذ المقاوم للصدأ، وسبائك النيكل، وما إلى ذلك، والتي يمكنها مقاومة التآكل في النفط والغاز الطبيعي والوسائط الكيميائية.
تصميم مقاوم للتآكل: يتيح التصميم المقاوم للتآكل لجسم الصمام والكرات للصمام التعامل مع التحكم في التدفق الكبير والوسائط الحبيبية، مما يطيل عمر خدمة الصمام.
عزم التشغيل المنخفض
تصميم محسن: يتم تقليل عزم الدوران المطلوب لفتح وإغلاق الصمام من خلال تصميم مقعد الصمام والكرة المحسن، مما يجعل تشغيل الصمام أسهل.
قابلة للتكيف مع التحكم الآلي: مناسبة للدفع الهوائي أو الكهربائي، ومناسبة للتحكم عن بعد والأنظمة الآلية، مما يقلل من عبء التشغيل اليدوي.
موثوقية عالية وعمر طويل
موثوقية عالية: يعزز الهيكل الملحوم بالكامل وتصميم الكرة الثابتة موثوقية الصمام وهما مناسبان للتشغيل المستقر على المدى الطويل.
متطلبات صيانة منخفضة: يعمل التصميم الملحوم بالكامل على التخلص من التسربات وتقليل متطلبات الصيانة، وخاصة لأنظمة خطوط الأنابيب تحت الأرض.
طرق الاتصال المرنة
قابل للتكيف مع اتصال اللحام: يدعم تصميم الصمام اللحام المباشر في خط الأنابيب، وهو مناسب لأنظمة خطوط الأنابيب ذات الضغط العالي والمسافات الطويلة، مما يضمن اتصالاً أكثر إحكامًا.
اتصال سلس: من خلال اتصال اللحام، يتم تشكيل اتصال سلس بين الصمام وخط الأنابيب، مما يمنع بشكل فعال مشاكل التسرب.

◆ المزايا

إحكام الغلق الجيد: تستخدم صمامات الكرة عادةً مواد مرنة أو أختام معدنية صلبة لضمان أداء إحكام الغلق الجيد.
سهولة التشغيل: نظرًا لزاوية الدوران الصغيرة لجسم الصمام (90 درجة عمومًا)، فهو مريح للغاية في التشغيل ومناسب للتحكم عن بعد.
مقاومة قوية للتآكل: السطح العامل لصمام الكرة صلب ومقاوم للتآكل، ويمكن استخدامه لفترة طويلة في بيئات الضغط العالي والتدفق الكبير.
مجموعة واسعة من التطبيقات: يمكن استخدام صمامات الكرة للتحكم في تدفق الوسائط المختلفة مثل السوائل والغازات والبخار.
