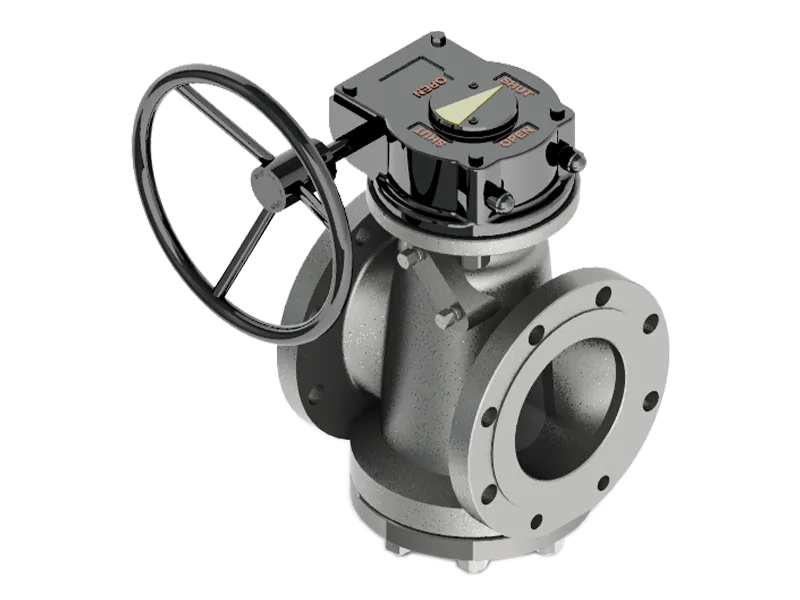

صمام السدادة ذو النمط القصير هو صمام التحكم في السوائل المستخدم في أنظمة خطوط الأنابيب. بالمقارنة مع صمامات السدادة التقليدية، فإن صمامات السدادة ذات النمط القصير لها هيكل جسم صمام أقصر وهي مناسبة للمناسبات التي تكون فيها المساحة محدودة وتتطلب التحكم الفعال في السوائل. يفتح أو يغلق تدفق السوائل عن طريق تدوير السدادة، وله مزايا التشغيل السهل والختم الجيد ومقاومة الضغط العالي ومقاومة التآكل. تُستخدم صمامات السدادة ذات النمط القصير بشكل شائع في الصناعات مثل البترول والغاز الطبيعي والمواد الكيميائية والبخار ومعالجة المياه.

◆ الميزات التقنية

الحجم الاسمي: 2"~36"
مستوى الضغط: 150LB~2500LB
التصميم: API 6D/ASME B16.34

◆ المواصفات الفنية
الطول الهيكلي: ASME B16.10
الحافة الجانبية: ASME B16.5/B16.47
نهاية اللحام: ASME B16.25
معيار اختبار الضغط: API 6D
المتطلبات الخاصة: متطلبات مقاومة التآكل وفقًا لـ NACE MR-01-75

◆ الميزات الرئيسية

تصميم مضغوط: إن جسم صمام القابس القصير أقصر من جسم صمام القابس التقليدي، كما يتطلب مساحة تركيب أصغر. وهذا يجعله مناسبًا جدًا للتركيب في المساحات المحدودة، وخاصة في المواقف التي يكون فيها من الضروري توفير مساحة تركيب خط الأنابيب.
تشغيل سهل: يتم عادة تشغيل صمام القابس القصير وإيقاف تشغيله عن طريق تدوير القابس، وهو بسيط وسريع التشغيل ومناسب لتطبيقات الفتح والإغلاق المتكررة.
ختم قوي: يضمن تصميم الختم بين القابس ومقعد الصمام عدم تسرب الصمام عند إغلاقه، وهو مناسب للبيئات ذات الضغط العالي ودرجة الحرارة العالية.
مقاومة درجات الحرارة العالية والضغط العالي: يستخدم صمام القابس القصير مواد مقاومة لدرجات الحرارة العالية والضغط العالي، ويمكن استخدامه في صناعات مثل النفط والغاز الطبيعي، وخاصة في ظروف الضغط العالي ودرجات الحرارة العالية.
مقاومة التآكل: صمام القابس القصير مناسب للتعامل مع الوسائط الكيميائية والسوائل المسببة للتآكل وما إلى ذلك، وله مقاومة قوية للتآكل ويطيل عمره الافتراضي.
احتكاك تشغيلي أقل: بفضل التصميم البسيط لصمام القابس القصير، فإن احتكاك الأجزاء المتحركة الداخلية للصمام صغير نسبيًا، مما يساعد على تقليل عزم الدوران المطلوب للتشغيل وزيادة سرعة الفتح والإغلاق.

◆ النوع الهيكلي

صمام السدادة الأسطواني: صمام سدادة شائع ذو سدادة صمام أسطوانية وقناة مستقيمة أو على شكل حرف L، ومناسب للتحكم في قطع السوائل العادية.
صمام السدادة المخروطي: صمام السدادة المخروطي الشكل يستخدم غالبًا في المواقف التي تتطلب إحكامًا أفضل. وعادةً ما يوفر تأثير إحكام أكثر موثوقية، وخاصة في ظروف الضغط العالي أو درجات الحرارة العالية.
صمام القابس ذو الخيط الداخلي: يتم توصيل جسم الصمام وقابس الصمام بخيوط داخلية، وهو مناسب للأنابيب ذات القطر الصغير.
صمام القابس ذو الخيط الخارجي: يتم توصيل جسم الصمام وقابس الصمام بخيوط خارجية، وهو مناسب للمواقف التي تتطلب التركيب والتفكيك السريع.
صمام القابس اليدوي: يتم تشغيله بواسطة عجلات يدوية ومقابض وأجهزة أخرى، وهو شائع في أنظمة الأنابيب الصغيرة والمتوسطة الحجم.
صمام القابس الأوتوماتيكي: مزود بأجهزة دفع كهربائية أو هوائية، ويقوم تلقائيًا بضبط والتحكم في فتح وإغلاق الصمام، وهو مناسب لأنظمة التحكم عن بعد والأتمتة.
