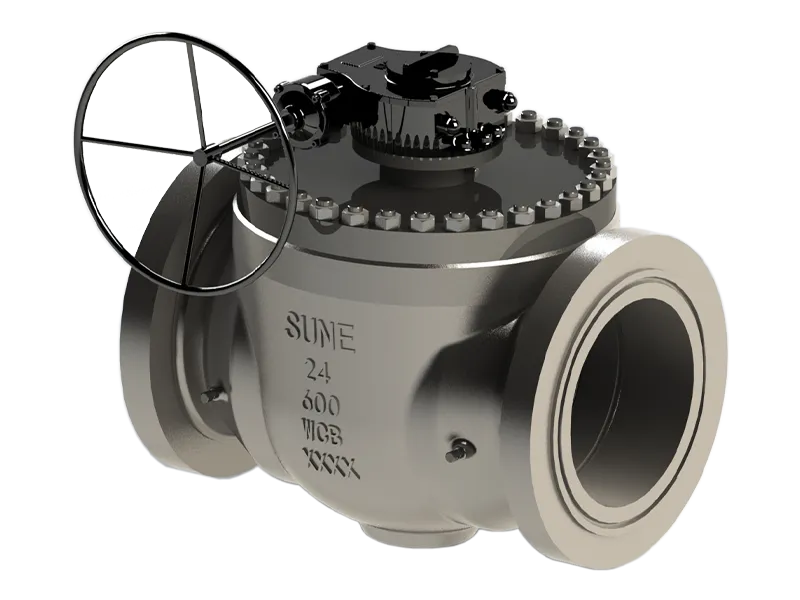

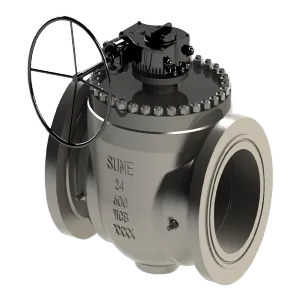

صمام الكرة المحوري من النوع العلوي هو صمام كروي بتصميم هيكلي فريد ووظائف قوية، ومناسب للتحكم في السوائل تحت الضغط العالي ودرجات الحرارة العالية وظروف العمل القاسية. تصميمه العلوي يجعل صيانة الصمام وإصلاحه أكثر ملاءمة، خاصة لأنظمة خطوط الأنابيب التي تتطلب صيانة متكررة أو إصلاح أو استبدال الأجزاء. يعتمد الصمام على تصميم كرة ثابتة، مما يوفر أداء إحكام فائق وعمر خدمة طويل، ويُستخدم على نطاق واسع في أنظمة التحكم في السوائل الرئيسية في الصناعات مثل النفط والغاز الطبيعي والطاقة والصناعة الكيميائية.

◆ منفذ كامل ومنفذ مخفض

المقاسات: من 2" إلى 48"
الفئة: 150 إلى 2500

◆ مقاعد معدنية ومقاعد ناعمة
تصميم: API6D / ASME B 16.34 / ISO 17292 وما إلى ذلك.
سمات: جهاز مضاد للكهرباء الساكنة، ساق مقاومة للانفجار، تصميم آمن ضد الحرائق، تصميم قابل للقفل، كتلة مزدوجة ونزيف (لجميع صمامات الكرة المحورية)، تخفيف الضغط الذاتي، استعادة الختم في حالات الطوارئ، نظام ختم الساق والمقعد الثانوي، عزم تشغيل منخفض، صيانة أقل
غطاء ممتد للخدمة المبردة (حسب الطلب)
مادة: A105/LF2/LF6/F316/F51 وما إلى ذلك...(حسب الطلب)


◆ المكونات الرئيسية

جسم الصمام: هو الغلاف الخارجي لصمام الكرة، وعادة ما يكون مصنوعًا من الحديد الزهر والفولاذ المقاوم للصدأ والفولاذ السبائكي ومواد أخرى.
مقعد الصمام: يستخدم للتعاون مع الكرة لتشكيل سطح مانع للتسرب لضمان عدم تسرب السائل.
الكرة: المكون الأساسي لصمام الكرة، وعادة ما يكون مصنوعًا من الفولاذ المقاوم للصدأ أو مواد أخرى مقاومة للتآكل. يوجد ثقب أو قناة على الكرة، ويمكن للسائل أن يتدفق عبر هذه الثقب.
ساق الصمام: يستخدم لتوصيل الكرة ومقبض التشغيل أو جهاز القيادة، ودفع الكرة للدوران عن طريق الدوران.
حلقة الختم: تستخدم لضمان الختم بين جسم الصمام والكرات لمنع تسرب السوائل.
جهاز التشغيل: تشمل طرق التشغيل الشائعة التشغيل اليدوي (المقبض)، والهوائي، والكهربائي، وما إلى ذلك.

◆ الميزات الرئيسية

تصميم مثبت في الأعلى
صيانة وتجديد مريحان: يسمح التصميم العلوي بإصلاح جميع المكونات الداخلية للصمام (مثل الكرة، ومقعد الصمام، وحلقة الختم، وما إلى ذلك) واستبدالها مباشرة من خلال الجزء العلوي من الصمام دون تفكيك جسم الصمام بالكامل، مما يقلل من وقت التوقف وتكاليف الصيانة.
هيكل معياري: الهيكل الداخلي معياري، وهو مناسب للإصلاح واستبدال المكونات والتنظيف، ومناسب بشكل خاص للأنظمة التي تتطلب صيانة متكررة.
تصميم الكرة الثابتة
الكرة الثابتة: يعتمد الصمام على تصميم كرة ثابتة، ويتم تثبيت الكرة بواسطة محمل دعم لمنع الكرة من الطفو أثناء التشغيل وضمان أن يكون أداء الختم للصمام أكثر استقرارًا.
ختم مستقر: يقلل هيكل الكرة الثابتة من تآكل التلامس بين الكرة ومقعد الصمام، ويحسن الاستقرار طويل الأمد وتأثير الختم للختم، وهو مناسب لظروف العمل ذات الضغط العالي ودرجة الحرارة العالية.
القدرة على التكيف مع الضغط العالي ودرجات الحرارة العالية
مقاومة درجات الحرارة العالية: الصمام مناسب للبيئات ذات درجات الحرارة العالية ويمكنه تحمل درجات حرارة العمل حتى 650 درجة مئوية. وهو مناسب بشكل خاص للتحكم في السوائل مثل البخار والزيت الساخن.
مقاومة الضغط العالي: يمكنها التكيف مع ضغوط العمل من الضغط المتوسط إلى الضغط العالي للغاية، وهي مناسبة لأنظمة توصيل الغاز والسوائل ذات الضغط العالي.
نظام الختم المزدوج
أختام مزدوجة داخلية وخارجية: يعمل تصميم الختم المزدوج الداخلي والخارجي على تعزيز أداء الختم للصمام بشكل أكبر، ويمنع تسرب السوائل، ويضمن التشغيل الآمن للنظام.
عدم التسرب: سواء في عملية التبديل أو في التشغيل طويل الأمد، يمكن للصمام ضمان عدم التسرب، وتلبية معايير الحماية البيئية والسلامة الصارمة.
مقاومة التآكل ومقاومة التآكل
المواد الخاصة: يتم استخدام مواد سبائك عالية المقاومة للتآكل والمقاومة للاهتراء (مثل الفولاذ المقاوم للصدأ، والسبائك الصلبة، والسبائك القائمة على النيكل، وما إلى ذلك) لضمان الاستخدام طويل الأمد في الوسائط المسببة للتآكل مثل الأحماض والقلويات والمياه المالحة.
تصميم مضاد للتآكل: يتم معالجة جسم الصمام والكرات بشكل خاص لتحسين مقاومة التآكل، ويمكنه التعامل مع السوائل التي تحتوي على جزيئات صلبة، وإطالة عمر خدمة الصمام.
عزم التشغيل المنخفض
يجعل التصميم الأمثل عزم التشغيل المطلوب لفتح الصمام وإغلاقه أقل، مما يقلل العبء على نظام القيادة، وهو مناسب بشكل خاص لتطبيقات الأتمتة والتحكم عن بعد.
في ظل ظروف الضغط العالي ودرجات الحرارة المرتفعة، يظل عزم التشغيل منخفضًا، مما يضمن عمليات فتح وإغلاق أكثر سلاسة.
أوضاع قيادة متعددة
محرك يدوي: مناسب لحالات التشغيل ذات التدفق المنخفض والتردد المنخفض، بسيط وسهل الاستخدام.
محرك هوائي: مناسب لأنظمة الأتمتة التي تتطلب الفتح والإغلاق السريع والتحكم عن بعد، مما يمكن أن يحسن كفاءة العمل.
محرك كهربائي: مناسب لتنظيم التدفق الدقيق والمراقبة عن بعد، ويمكنه تحقيق التحكم الآلي الكامل.
طرق الاتصال المرنة
اتصال الحافة: يدعم تصميم الصمام مجموعة متنوعة من طرق اتصال خطوط الأنابيب، بما في ذلك اتصال الحافة القياسي، والذي يسهل توصيله بنظام خطوط الأنابيب.
اتصال اللحام: مناسب لطرق الاتصال تحت ضغط مرتفع وظروف عمل قاسية، مما يضمن اتصالاً أكثر إحكامًا وإغلاقًا أفضل.
تصنيع دقيق وموثوقية عالية
تصنيع عالي الدقة: يتم تصنيع كل مكون بدقة واختباره بشكل صارم لضمان الأداء العالي وموثوقية الصمام.
متانة عالية: المواد عالية الجودة والتصميم الدقيق تمكن الصمام من العمل بثبات في ظل ظروف طويلة الأمد من الحمل العالي والضغط العالي ودرجات الحرارة العالية.

◆ المزايا

إحكام الغلق الجيد: تستخدم صمامات الكرة عادةً مواد مرنة أو أختام معدنية صلبة لضمان أداء إحكام الغلق الجيد.
سهولة التشغيل: نظرًا لزاوية الدوران الصغيرة لجسم الصمام (90 درجة عمومًا)، فهو مريح للغاية في التشغيل ومناسب للتحكم عن بعد.
مقاومة قوية للتآكل: السطح العامل لصمام الكرة صلب ومقاوم للتآكل، ويمكن استخدامه لفترة طويلة في بيئات الضغط العالي والتدفق الكبير.
مجموعة واسعة من التطبيقات: يمكن استخدام صمامات الكرة للتحكم في تدفق الوسائط المختلفة مثل السوائل والغازات والبخار.
